Susunan Warna Kabel Straight Dan Crossover
A. Jenis Kabel
Untuk jenis susunan kabel UTP dibedakan menjadi 2 yaitu :
1. Kabel Straight (Lurus)
Biasa digunakan untuk menghubungkan perangkat yang berbeda, misalnya : Komputer ke Hub, Komputer ke Switch.
2. Kabel Crossover (Silang)
Biasa digunakan untuk menghubungkan perangkat yang sama, misalnya : Komputer ke Komputer, Switch ke Switch dan Hub ke Hub.
Untuk jenis susunan kabel UTP dibedakan menjadi 2 yaitu :
1. Kabel Straight (Lurus)
Biasa digunakan untuk menghubungkan perangkat yang berbeda, misalnya : Komputer ke Hub, Komputer ke Switch.
2. Kabel Crossover (Silang)
Biasa digunakan untuk menghubungkan perangkat yang sama, misalnya : Komputer ke Komputer, Switch ke Switch dan Hub ke Hub.
B. Warna Kabel UTP
Pada kabel UTP terdapat beberapa kabel dengan beberapa cat warna yang berbeda yang dapat mendukung transfer data mencapai 100 mbps. Cat pada kabel UTP terdiri dari 4 pasang kabel berwarna diantaranya :
- Pasangan 1 = Putih Orage & Orange
- Pasangan 2 = Putih Biru & Biru
- Pasangan 3 = Putih Hijau & Hijau
- Pasangan 4 = Putih Coklat & Coklat
C. Susunan Warna Kabel Straight dan Crossover - Pada dasarnya susunan atau urutan warna kabel antara kabel straight dan cross itu berbeda yaitu untuk urutan warna standar kabel straight adalah setiap ujung kabelnya memiliki warna sama, sedangkan untuk urutan warna standar kabel cross adalah setiap ujungnya memiliki warna yang berbeda. Untuk lebih jelasnya simak berikut ini :
Susunan Warna Kabel Straight
Perhatikan gambar berikut.!

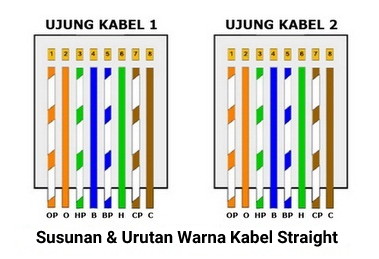

Susunan Warna Kabel Straight
Perhatikan gambar berikut.!
Urutan Warna :
1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. Coklat
Pada gambar diatas terlihat jika antara ujung satu dengan ujung yang lain pada kabel straight memiliki warna yang sama.
Susunan Warna Kabel Crossover

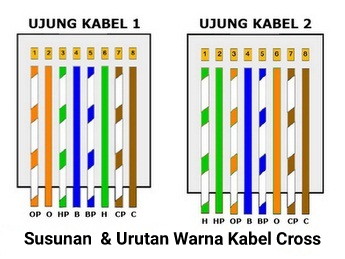

Perhatikan gambar berikut.!
Urutan Warna Ujung 1 :
Untuk ujung pertama pada kabel cross memiliki warna yang sama dengan kabel straight.
1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. Coklat
Urutan Warna Ujung 2 :
Untuk ujung yang kedua pada kabel cross memiliki warna yang berbeda dari ujung pertamanya.
1. Putih Hijau
2. Hijau
3. Putih Orange
4. Biru
5. Putih Biru
6. Orange
7. Putih Coklat
8. Coklat
Pada gambar diatas terlihat jika antara ujung satu dengan ujung yang lainya pada kabel cross memiliki warna yang berbeda.
D. Kesimpulan
Jadi saat mengcrimping kabel baik straight maupun crossover itu harus teliti agar tidak terjadi kesalahan susunan warna kabel yang nantinya akan mengakibatkan kerusakan pada jaringan itu sendiri.
